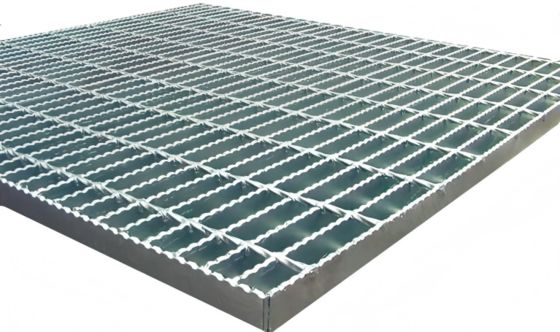

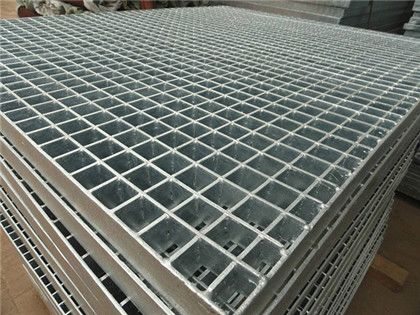

Тип стальной решетки SL Swage-Locked, используемой в полах, переходах, платформах и настилах мостов
Наша стальная решетка с запрессовкой стала предпочтительным выбором для различных применений, включая промышленное, архитектурное, строительное и муниципальное проектирование, благодаря высокому соотношению прочности к весу, минимальному прогибу и максимальной безопасности.
Наша стальная решетка с запрессовкой изготавливается методом запрессовки и сварки. В этом процессе поперечные прутья вставляются в предварительно пробитые отверстия (обычно ромбовидные или круглые) в несущих прутьях, а затем свариваются в каждом месте пересечения, образуя, таким образом, прочное механическое соединение навсегда.
Как правило, поперечные прутья представляют собой крученые квадратные стальные прутья или круглые стальные прутья.
Что касается высококачественной углеродистой стали, такой как Q235, операция сварки, используемая в производственном процессе, представляет собой сварку в среде CO2. Но лазерная сварка также доступна в TSG, если клиент попросит нас это сделать.
Что касается нержавеющей стали, такой как AISI 304, операция сварки, используемая в производственном процессе, представляет собой лазерную сварку.
Материалы и варианты отделки
Наша стальная решетка с запрессовкой изготавливается из высококачественной углеродистой и нержавеющей стали. Наша отделка поверхности для панелей стальной решетки с запрессовкой включает в себя:
- Механическая обработка
- Горячее цинкование
- Порошковое покрытие или покраска PVDF во всех стандартных цветах RAL для материалов из углеродистой стали
- Электрополировка для материалов из нержавеющей стали
Типы несущих прутьев
Наша стальная решетка с запрессовкой доступна в трех типах несущих прутьев:
- Прямоугольный плоский пруток
- I-образный стальной пруток
- Т-образный стальной пруток
Пожалуйста, посмотрите следующий эскиз, чтобы получить общее представление об этих трех типах несущих прутьев.
Технические характеристики
| Тип несущих прутьев |
Размер несущих прутьев (мм, глубина x толщина) |
Размер поперечных прутьев (мм) |
Шаг прямоугольных отверстий (мм) |
| Прямоугольные плоские прутки |
25 × 2 |
8 x 8 |
30x100, 40x100, 60x100 |
| 25 × 3 |
8 x 8 |
30x100, 40x100, 60x100 |
| 25.4 × 4.76 |
8 x 8 |
30x100, 40x100, 60x100 |
| 30 × 5 |
8 x 8 |
30x100, 40x100, 60x100 |
| 32 × 3 |
8 x 8 |
30x100, 40x100, 60x100 |
| 32 × 5 |
8 x 8 |
30x100, 40x100, 60x100 |
| 38 × 3 |
8 x 8 |
30x100, 40x100, 60x100 |
| 38 × 5 |
8 x 8 |
30x100, 40x100, 60x100 |
| 40 × 3 |
8 x 8 |
30x100, 40x100, 60x100 |
| 40 × 4 |
8 x 8 |
30x100, 40x100, 60x100 |
| 40 × 5 |
8 x 8 |
30x100, 40x100, 60x100 |
| 40 × 12 |
8 x 8 |
30x100, 40x100, 60x100 |
| 45 × 3 |
8 x 8 |
30x100, 40x100, 60x100 |
| 45 × 5 |
8 x 8 |
30x100, 40x100, 60x100 |
| 50 × 3 |
8 x 8 |
30x100, 40x100, 60x100 |
| 50 × 4.5 |
8 x 8 |
30x100, 40x100, 60x100 |
| 55 × 3 |
8 x 8 |
30x100, 40x100, 60x100 |
| 60 × 3 |
8 x 8 |
30x100, 40x100, 60x100 |
| 60 × 12 |
8 x 8 |
30x100, 40x100, 60x100 |
| 65 x 5 |
8 x 8 |
30x100, 40x100, 60x100 |
| I-образные стальные прутья |
26.8 × 6.25 |
8 x 8 |
30x100, 40x100, 60x100 |
| 25.4 × 6.35 |
8 x 8 |
30x100, 40x100, 60x100 |
| 65 × 6.35 |
8 x 8 |
30x100, 40x100, 60x100 |
| 50.8 × 6.35 |
8 x 8 |
30x100, 40x100, 60x100 |
| Т-образные стальные прутья |
32 x 60 |
8 x 8 |
30x100, 40x100, 60x100 |
| 28 x 52 |
8 x 8 |
30x100, 40x100, 60x100 |
