Стальная решетка горячего цинкования для тяжелых условий эксплуатации

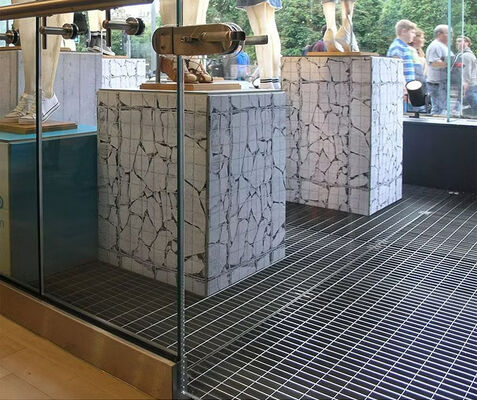

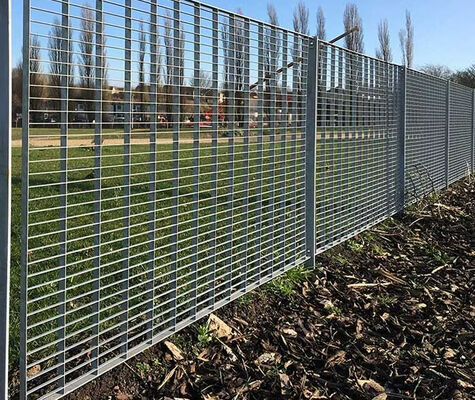

Стальная решетка, также известная как решетка из полосовой стали или металлическая решетка, представляет собой открытую решетчатую конструкцию из металлических полос, предназначенную для выдерживания больших нагрузок при минимальном весе. Несущие полосы расположены в одном направлении и соединяются жестким креплением с поперечными полосами, расположенными перпендикулярно им. Этот универсальный материал широко используется в качестве полов, мезонинов, ступеней лестниц, ограждений, крышек траншей и платформ технического обслуживания на заводах, в мастерских, моторных отсеках, каналах для тележек, зонах с высокой нагрузкой, котельном оборудовании и зонах тяжелого оборудования.
Спецификации продукта
Стандарты материалов
ASTM A36, A1011, A569, Q235, S275JR, Нержавеющая сталь 304, Мягкая сталь и низкоуглеродистая сталь и т. д.
Размеры несущих полос
- 25x3, 25x4, 25x4.5, 25x5, 30x3, 30x4, 30x4.5, 30x5, 32x5, 40x5, 50x5, 65x5, 75x6, 75x10, 100x10 мм и т. д.
- I-образная полоса: 25x5x3, 30x5x3, 32x5x3, 40x5x3 и т. д.
- Американский стандарт: 1"x3/16", 1 1/4"x3/16", 1 1/2"x3/16", 1"x1/4", 1 1/4"x1/4", 1 1/2"x1/4", 1"x1/8", 1 1/4"x1/8", 1 1/2"x1/8" и т. д.
Шаг несущей полосы
12.5, 15, 20, 23.85, 25, 30, 30.16, 30.3, 32.5, 34.3, 35, 38.1, 40, 41.25, 60, 80 мм и т. д.
Американский стандарт: 19-w-4, 15-w-4, 11-w-4, 19-w-2, 15-w-2 и т. д.
Шаг крученой поперечной полосы
38.1, 50, 60, 76, 80, 100, 101.6, 120 мм, 2" и 4" и т. д.
Обработка поверхности
Необработанная (черная), горячее цинкование, порошковое покрытие, гальваническое покрытие, покраска или в соответствии с требованиями заказчика.
Стиль решетки
Гладкая / ровная, зубчатая / рифленая, I-образная полоса, зубчатая I-образная полоса
Варианты упаковки
- LCL (меньше, чем загрузка одного контейнера): упаковано в полиэтиленовую пленку, затем на поддоны
- FCL (полная загрузка контейнера): голая упаковка
- Другая специальная упаковка: в соответствии с требованиями заказчика
Доступна настройка по вашему чертежу или вашим уникальным размерам.
Стандартные таблицы нагрузок
Таблица нагрузок 1
| Шаг несущей полосы |
Шаг поперечной полосы |
20×3 |
25×3 |
32×3 |
40×3 |
20×5 |
25×5 |
| 30 |
100 |
G203/30/100 |
G253/30/100 |
G323/30/100 |
G403/30/100 |
G205/30/100 |
G255/30/100 |
| 50 |
G203/30/50 |
G253/30/50 |
G323/30/50 |
G403/30/50 |
G205/30/50 |
G255/30/50 |
| 40 |
100 |
G203/40/100 |
G253/40/100 |
G323/40/100 |
G403/40/100 |
G205/40/100 |
G255/40/100 |
| 50 |
G203/40/50 |
G253/40/50 |
G323/40/50 |
G403/40/50 |
G205/40/50 |
G255/40/50 |
| 60 |
50 |
- |
G253/60/50 |
G253/60/50 |
G403/60/50 |
G205/60/50 |
G255/60/50 |
Таблица нагрузок 2
| Шаг несущей полосы |
Шаг поперечной полосы |
32×5 |
40×5 |
45×5 |
50×5 |
55×5 |
60×5 |
| 30 |
100 |
G325/30/100 |
G405/30/100 |
G455/30/100 |
G505/30/100 |
G555/30/100 |
G605/30/100 |
| 50 |
G325/30/50 |
G405/30/50 |
G455/30/50 |
G505/30/50 |
G555/30/50 |
G605/30/50 |
| 40 |
100 |
G325/40/100 |
G405/40/100 |
G455/40/100 |
G505/40/100 |
G555/40/100 |
G605/40/100 |
| 50 |
G325/40/50 |
G405/40/50 |
G455/40/50 |
G505/40/50 |
G555/40/50 |
G605/40/50 |
| 60 |
50 |
G325/60/50 |
G405/60/50 |
G455/60/50 |
G505/60/50 |
G555/60/50 |
G605/60/50 |

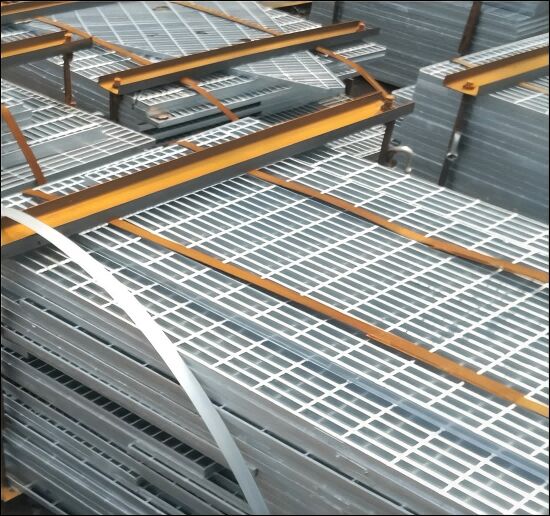

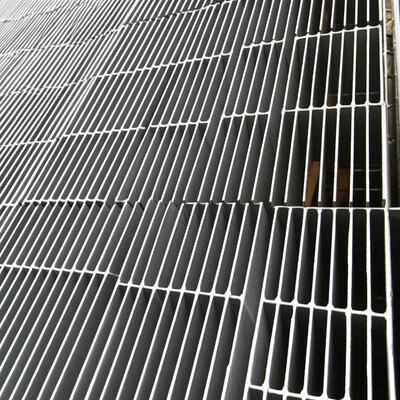

Изображения продукта
